Встроенный расходомер EE741 предназначен для точного учета и контроля сжатого воздуха и технических газов, в том числе кислорода.
Встраиваемый расходомер EE741 можно легко адаптировать к любой измерительной задаче. Он предназначен для точного измерения и контроля сжатого воздуха и технических газов в трубах.
Расходомер Принцип измерения температуры и хорошо зарекомендовавший себя сенсорный элемент с горячей пленкой E+E Electronik обеспечивают лучшую долговременную стабильность и быстрое время отклика
Выдающаяся точность измерения, даже в нижнем диапазоне измерений, достигается за счет применения многоточечной заводской регулировки для конкретного приложения, выполняемой при 7 бар (102 фунт/кв. дюйм). Это обеспечивает надежное обнаружение утечек и соответствующую экономию энергии. Конструкция расходомера EE741 оптимизирована для простоты установки и обслуживания.

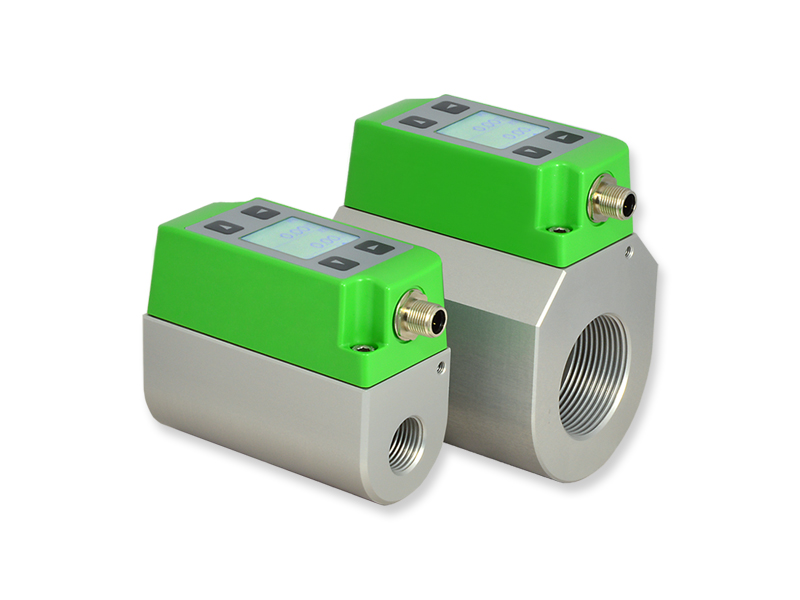

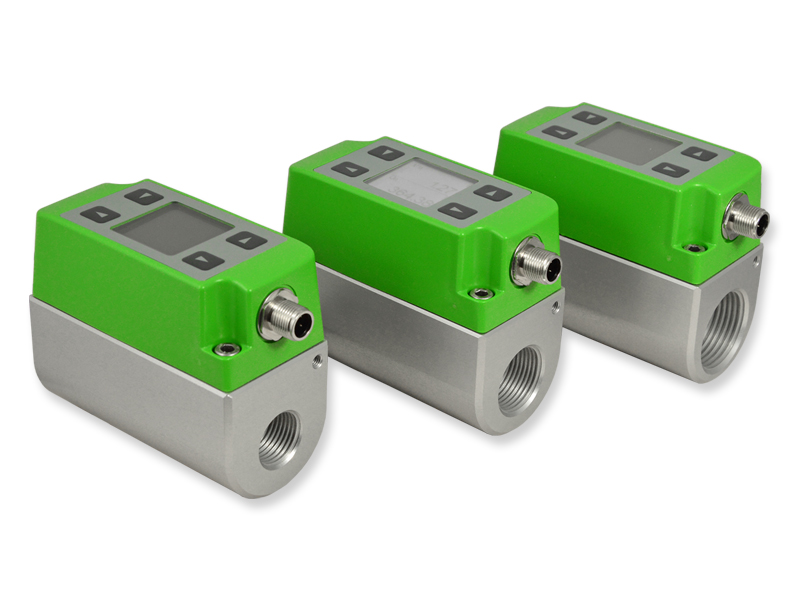

С тремя различными монтажными блоками, один и тот же расходомер может быть установлен на трубы DN15, DN20 и DN25. Диаметр трубы легко устанавливается с помощью меню дисплея или программного обеспечения для конфигурирования изделия EE-PCS.

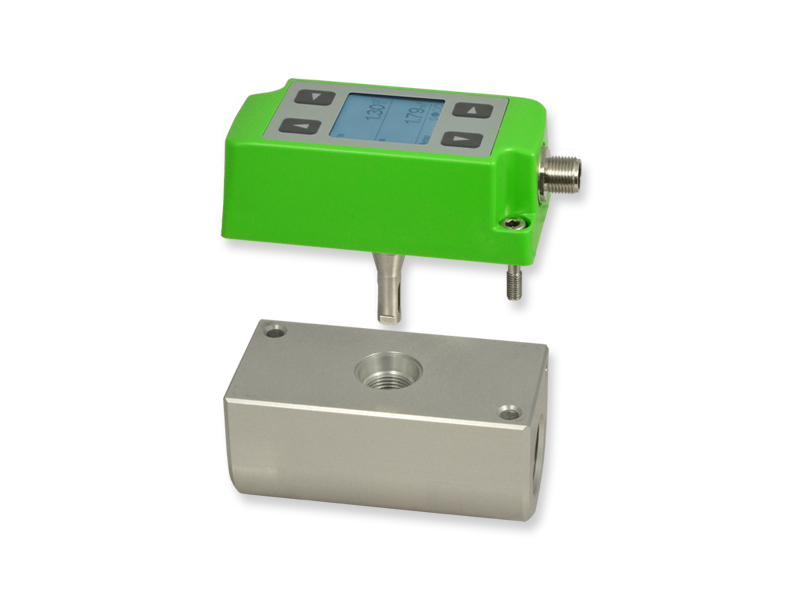

После того, как монтажный блок для манометра установлен в трубопроводе, датчик можно устанавливать и снимать без каких-либо трубопроводов. В результате расходомер EE741 также идеально подходит для временных измерений на нескольких установленных монтажных блоках. Уплотнительная заглушка, входящая в комплект поставки, обеспечивает нормальную работу системы сжатого воздуха, когда датчик снят.

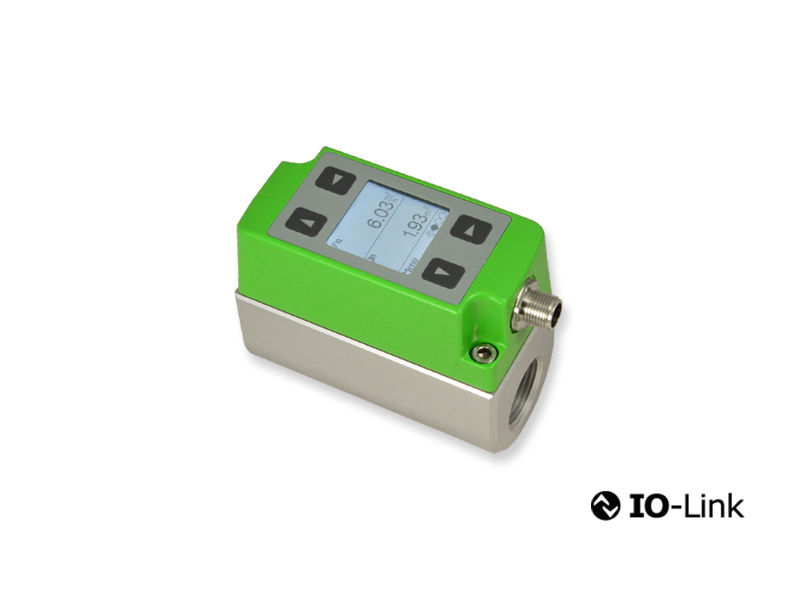

Дисплей ЕЕ741 (заказывается дополнительно)
Ультрасовременный ЖК-дисплей отображает текущие измеренные значения и общее потребление. Настройку EE741 можно легко выполнить с помощью кнопок и понятного меню. Дисплей можно поворачивать на 90° с помощью кнопки для удобной ориентации в любом месте установки расходомера.
Особенности датчика ЕЕ741:
- Модульная конструкция
- Снятие без разборки трубопровода
- Индивидуальная настройка под давлением
- Исключительное соотношение цена/качество
- Аналоговый, плюсовой и импульсный выход
- Интегрированный счетчик потребления
Область применения:
- Измерение расхода сжатого воздуха
- Измерение расхода промышленных газов (O2, N2, Ar, CO2, He)
- Генераторы азота
- Определение утечки газов
| Производитель | E+E Elektronik |
| Основная измеряемая величина | температура С°, расход |
| Диапазон измерений | |
| Диапазон измерений влажности, RH | 0...100% |
| Диапазон температур | |
| Рабочая температура, С° | -20...+60 |
| Температура рабочей среды, °С | без дисплея -20...60 °C, с дисплеем 0...50 °C |
| Точность измерений | |
| Точность | многоточечная заводская настройка для конкретного применения (при давлении 7 бар) |
| Общие характеристики | |
| Принцип измерения | термо-анемометрический |
| Выходные сигналы | RS485 / ModBus, 0...20мА, 4...20мA, IO-Link, M-BUS интерфейс, Switch / реле, Импульсный |
| Степень защиты | IP65 |
| Диаметр трубы | DN15 - DN50 |
| Время отклика | < 2 сек. |
| Корпус | поликарбонат–АБС |
| Материалы | Поликарбонат, сенсорный элемент: нержавеющая сталь 1.4404 / стекло, монтажный блок: анодированный алюминий или нерж. сталь 1.4404 , монтажный блок с фланцем: поверхность, контактирующая с средой, нержавеющая сталь 1.4404, Опция: Монтажный блок из алюминия, нержавеющей стали, исполнение, обезжиренный для кислорода |
| Импульсный выход | Счетчик расхода, длительность импульса 0.02...2 сек. |
| Ограничение по перегрузке | 16 бар (PN16) |
| Электрическое соединение | M12 x 1/4 разъемн. штепс. |
| Внешний интерфейс | USB |
| Среда | Сжатый воздух или неагрессивные газы |
| Давление | Стандартные условия 1013.25 мбар, 0 °C (32 °F) (настраиваемый), коэффициент давления компенсируется вводом давления в системе с помощью EE-PCS |
| Питающее напряжение | 18 - 30 В DC |
