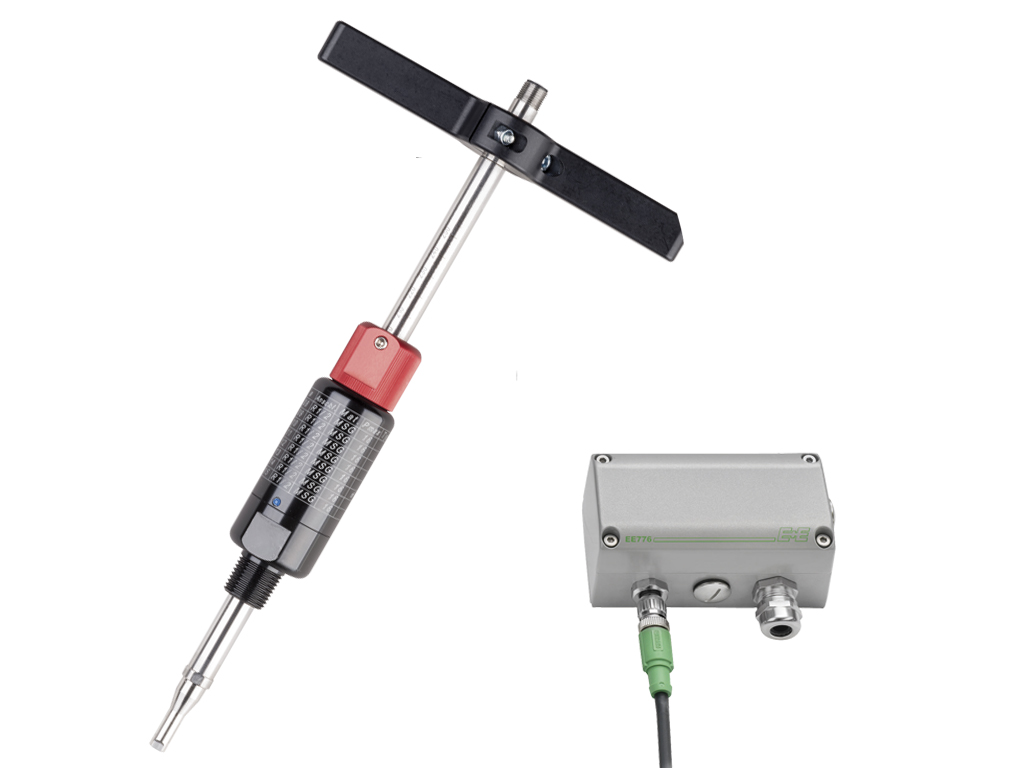

Расходомер ЕЕ776 основан на тепловом измерении массового расхода и подходит для измерения расхода сжатого воздуха и газов в трубах диаметром от DN50 до DN300.
Расходомер ЕЕ776 может быть эффективно использован для измерения расхода сжатого воздуха, азота, кислорода, С02, гелия или других неагрессивных газов при давлении вплоть до 16 бар.
Запатентованная система обратной защиты/обратного запора/отдачи для безопасного монтажа.
Расходомер ЕЕ776 - это новый стандарт быстрого, безопасного и простого монтажа. Запатентованная система обратной защиты/обратного запора/отдачи сочетает в себе три функции в одном устройстве:
- Система обратной защиты/обратного запора/отдачи
Во время установки датчик может быть выдвинут только в одном направлении, и не выпадет ни в каком случае, даже если его отпустить. - Герметичность
Герметичное уплотнительное кольцо при установке под давление не пропускает воздух - Точное позиционирование
Точное позиционирование по отношению к глубине погружения и направлению упрощает использование и гарантирует точные результаты измерения.
Дополнительный ½" шаровой клапан позволяет быстро монтировать и демонтировать прибор с минимальной остановкой потока.
Высокая точность измерения - до 2,5% от измеряемого значения, и большой диапазон измерений - до 200 Нм / с достигается благодаря ориентированной корректировке/калибровке на заводе, исходя из давления в 9 бар.
Два выходных сигнала доступны на вывод измеряемых значений. В зависимости от области применения, они могут быть настроены как аналоговый выход (напряжение или ток), переключающий выход/реле, или импульсный выход для измерения потребления.
Преимущества ЕЕ776
- Система обратной защиты/обратного запора/отдачи для безопасного монтажа
- Простое и точное позиционирование
- Подходит для труб диаметром от DN50 до DN300
- Диапазон давления до 16 бар (PN16)
- Широкий диапазон измерения до 200 нм / с
| Производитель | E+E Electronik |
| Диапазон измерений | |
| Рабочее давление, бар | 16 |
| Диапазон измерений, %RH | 0…99%, без конденсации |
| Диапазон измерений, °С | -20...80 |
| Диапазон измерений, м/с | 0...100, 0...200 |
| Диапазон температур | |
| Температура окружающей среды, °С | -20...60 |
| Температура рабочей среды, °С | -20...80 |
| Точность измерений | |
| Точность, %ВПИ | ±1,5% |
| Точность, °С | ±0,7° |
| Общие характеристики | |
| Выходные сигналы | RS485 / ModBus, 0...20мА, 4...20мA, 0...20В, 0...5В, 0...10В |
| Степень защиты | IP65 |
| Диаметр трубы | DN50 - DN700 |
| Время отклика | < 1 сек |
| Максимальный импульсный ток | 200 мА |
| Материалы | Корпус: Металл (AlSi3Cu), Трубка сенсора: Нержавеющая сталь, Головка сенс.: Нержавеющая сталь / стекло, Шаровый кран: Латунь , Мультиконтроллер: Аллюминий |
| Электрическое соединение | Кабельный ввод M16, винтовые клеммы макс. 1,5 мм2 (AWG 16), опционально с разъемом M12x1, 8 pole M12x1 |
| Внешний интерфейс | USB |
| Среда | Сжатый воздух или неагрессивные газы |
| Питающее напряжение | 18 - 30 В AC/DC |
| Функция реле | есть |
| Другие характеристики | Электромагнитная переносимость EN61326-1, EN61326-2-3 |
| Опции | |
| Опция 1 | Без дисплея, С дисплеем, Длина кабеля 2м,5м,10м, Доп. выравниватель давления 4 - 20мА датчика давления |
| Опция 2 | Рукав DN50 (2“), DN65 (2 1/2“), DN80 (3“), DN100 (4“), DN125 (5“), DN150 (6“), DN200 (8“), DN250 (10“), DN300 (12“) |
| Опция 3 | Сварочный ниппель, Шаровый клапан 1/2“, Шаровый клапан 1/2“ для пар.изм, Адаптер Rp1/2“ IT до NPT 1/2“ ET |
| Сертификаты | |
| Интервал между поверками | 5 лет |
| Применение в отраслях | |
| Отрасли применения | общепромышленное применение |
